Wegaufnehmer DMF

Induktiver Differentialtrafo-Wegaufnehmer in außergewöhnlich kurzer Bauform
  • Elektrischer Anschluss

  • Druckfest bis 120 bar

Wichtige Merkmale

  • Nennmessweg: bis 8 mm
  • Gehäusedurchmesser: 3 mm
  • Betriebstemperatur: -30 °C bis +120 °C
  • IP 65

Technische Daten

    DMF 8 Q
Nutzmessweg   ±3 (= 6) mm
Nennmessweg   ±4 (= 8) mm
Arbeitsspanne (elektr. stetiger Weg) bis   ±5 (= 10) mm
Maß A (Lage des magnet. Kerns bezogen auf Stirnfläche) ±0,5 mm -8,6 mm
Trägerfrequenz   5 kHz
Speisung max. 5 Veff
Primär-Impedanz (mit Kern @ Null) @ 5 kHz > 400 Ohm
Primär-Induktivität @ 5 kHz typ. 28 mH
Empfindlichkeit typisch 40 mV/V/mm
Linearitätsfehler bei < ±3 mm Messweg ±4 (= 8) ±0,3 typ. % bez. auf
Linearitätsfehler bei < ±4 mm Messweg ±4 (= 8) ±0,5 % bez. auf
Aufnehmergewicht (mit Kabel)   ca. 125 g
Tauchankergewicht   ca. 5 g
Kernmaße*   Ø 3 x 24,5 ±0,5 mm
Betriebstemperatur   -30 °C ... 120 °C
Schutzart nach DIN 40050   IP 65
Druckfestigkeit (tauchankerseitig)   120 bar

* (aus magnetsierbarem Edelstahl; für die Kernhalterung ist ein nicht-magnetisierbares Material zu verwenden)

Maßzeichnungen / Anschlussvarianten

Abmessungen

1) Größe und Beschaffung O-Ring kundenseitig

2) Maße O-Ring Nut kundenseitig

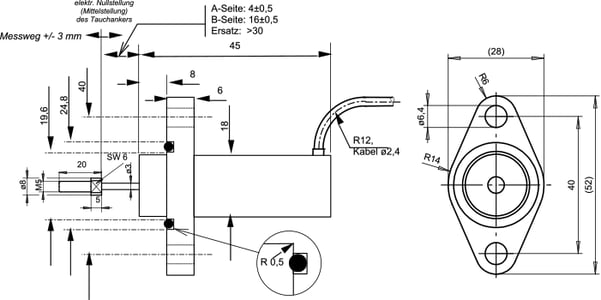

masszeichnung-dmf8

Elektrischer Anschluss

Teflonkabel 1 m lang, mit offenen Litzen

anschluss-dmf8
