Wegaufnehmer DAE

  • Induktiver Wegaufnehmer
  • Integrierte Elektronik
  • robustes Gehäuse 25mm
  • hochwertige Linearlager
  • Messwege 25 … 1000 mm
  • Versorgung 24 VDC
  • Ausgang 0...10V
  • Mit freiem oder geführtem Tauchanker
  • Versionen mit Gelenkaugen erhältlich

Wichtige Merkmale

  • Nennmessweg: 25 mm bis 1000 mm
  • Einbaulänge 145 mm bis 1400 mm
  • Gehäusedurchmesser: 5 mm
  • Ausgangsignal: 0 V bis 10 V
  • Betriebstemperatur: 0 °C bis +60 °C

  • IP 65 im Steckerbereich, sonst IP 67

Technische Daten

    DAE 25 DAE 50 DAE 100 DAE 150 DAE 200 DAE 250 DAE 300 DAE 400 DAE 500 DAE 600 DAE 800 DAE 1000
Nennmessweg mm ±12,5 ±25 ±50 ±75 ±100 ±125 ±150 ±200 ±250 ±300 ±400 ±500
Arbeitsspanne mm 27 52 105 160 210 260 315 420 520 630 830 1030
Maß A mm 30 30 30 30 30 30 40 40 40 40 40 40
Einbaulänge B mm 145 185 225 305 385 465 480 600 730 860 1120 1400
Aufnehmergewicht (ca.) g 240 300 360 500 610 750 800 1000 1200 1400 1800 2200
Tauchankergewicht (ca.) g 20 25 30 45 55 70 85 105 125 145 190 230

Technische Daten - Ausführung "DAE...G"

    DAE 25 DAE 50 DAE 100 DAE 150 DAE 200 DAE 250 DAE 300 DAE 400 DAE 500 DAE 600 DAE 800 DAE 1000
Maß A1 mm 35 35 35 40 40 40 40 45 45 50 50 50
Einbaulänge A2 mm 225 265 305 390 470 550 630 775 905 1040 1300 1580
Maß B mm 175 215 255 335 415 495 575 715 845 975 1235 1515
Aufnehmergewicht (ca.) g 310 370 430 570 680 830 970 1170 1370 1570 1970 2370
Tauchankergewicht (ca.) g 30 35 40 55 65 80 95 115 135 155 200 240
Schutzart nach DIN 40050   IP 65

andere technische Daten wie in den Tabellen oben

Eigenschaften

    DAE 25 ... 1000
Betriebsspannung*

22 ... 26 VDC / 40 mA, geglättet
Ausgangssignal**

0 ... 10 VDC (±10 VDC auf Anfrage)
zulässige Last
> 10 kOhm
statisches Auflösungsvermögen
stetig
elektr. Grenzfrequenz
100 Hz
Linearitätsfehler***
±0,5 % des Nennmessweges
Option: ±0,25 %
Temperaturfehler des Nullpunktes
±0,1 % / 10K
Temperaturfehler der Empfindlichkeit
±0,2 % / 10K
Betriebstemperatur
 0 °C ... +60 °C
Schutzart nach DIN 40050
 IP 65 im Steckerbereich, sonst IP 67

* 4-Leiter Optionen mit a) +24 VDC oder b) mit ±15 VDC / 40 mA, gegl. auf Anfrage
** falls gewünscht, Ausgang  10 VDC explizit angeben
*** Optionen bei Bestellung angeben

Maßzeichnungen

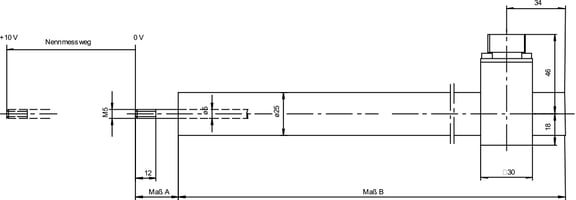

DAE

masszeichnung-dae

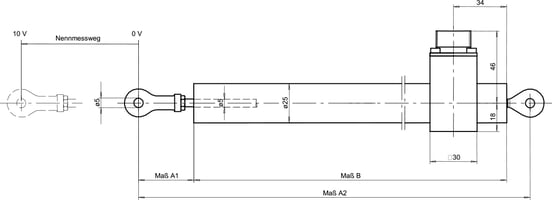

DAE 500

RG 0,25%

masszeichnung-dae500rg

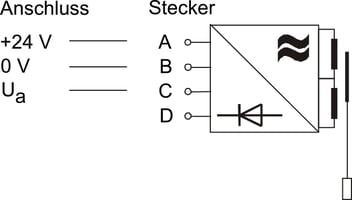

Elektrischer Anschluss

Gegenstecker wird mitgeliefert

steckeranschluss-dae
