Wegaufnehmer DAA
- Induktiver Wegaufnehmer
- Integrierte Elektronik
- robustes Gehäuse 25mm
- hochwertige Linearlager
- Messwege 25 … 1000 mm
- Versorgung 24 VDC
- Ausgang 4...20mA / 0...20mA
- Mit freiem oder geführtem Tauchanker
- Versionen mit Gelenkaugen erhältlich
Wichtige Merkmale
- Nennmessweg: 25 mm bis 1000 mm
- Einbaulänge 145 mm bis 1400 mm
- Gehäusedurchmesser: 25 mm
- Ausgangsignal: 4 mA bis 20 mA
- Betriebstemperatur: 0 °C bis +60 °C
-
IP 65 im Steckerbereich, sonst IP 67
Technische Daten - Standardversion
DAA 25 | DAA 50 | DAA 100 | DAA 150 | DAA 200 | DAA 250 | DAA 300 | DAA 400 | DAA 500 | DAA 600 | DAA 800 | DAA 1000 | ||
Nennmessweg | mm | ±12,5 | ±25 | ±50 | ±75 | ±100 | ±125 | ±150 | ±200 | ±250 | ±300 | ±400 | ±500 |
Arbeitsspanne | mm | 27 | 52 | 105 | 160 | 210 | 260 | 315 | 420 | 520 | 630 | 830 | 1030 |
Maß A | mm | 30 | 30 | 30 | 30 | 30 | 30 | 40 | 40 | 40 | 40 | 40 | 40 |
Einbaulänge B | mm | 145 | 185 | 225 | 305 | 385 | 465 | 480 | 600 | 730 | 860 | 1120 | 1400 |
Aufnehmergewicht (ca.) | g | 240 | 300 | 360 | 500 | 610 | 750 | 800 | 1000 | 1200 | 1400 | 1800 | 2200 |
Tauchankergewicht (ca.) | g | 20 | 25 | 30 | 45 | 55 | 70 | 85 | 105 | 125 | 145 | 190 | 230 |
Technische Daten - Ausführung DAA...G mit Gelenkaugen
DAA 25 | DAA 50 | DAA 100 | DAA 150 | DAA 200 | DAA 250 | DAA 300 | DAA 400 | DAA 500 | DAA 600 | DAA 800 | DAA 1000 | ||
Maß A1 | mm | 35 | 35 | 35 | 40 | 40 | 40 | 40 | 45 | 45 | 50 | 50 | 50 |
Einbaulänge A2 | mm | 225 | 265 | 305 | 390 | 470 | 550 | 630 | 775 | 905 | 1040 | 1300 | 1580 |
Maß B | mm | 175 | 215 | 255 | 335 | 415 | 495 | 575 | 715 | 845 | 975 | 1235 | 1515 |
Aufnehmergewicht (ca.) | g | 310 | 370 | 430 | 570 | 680 | 830 | 970 | 1170 | 1370 | 1570 | 1970 | 2370 |
Tauchankergewicht (ca.) | g | 30 | 35 | 40 | 55 | 65 | 80 | 95 | 115 | 135 | 155 | 200 | 240 |
Schutzart nach DIN 40050 | IP 65 |
andere technische Daten wie in den Tabellen oben
Allgemeine Eigenschaften
DAA 25 ... 1000 | |||||||
Betriebsspannung
|
22 ... 26 VDC / 40 mA, geglättet
|
||||||
Ausgangssignal
|
4 ... 20 mA
|
||||||
zulässige Last
|
max. 400 Ohm
|
||||||
statisches Auflösungsvermögen
|
stetig
|
||||||
elektr. Grenzfrequenz
|
100 Hz
|
||||||
Linearitätsfehler**
|
±0,5 % des Nennmessweges
Option: ±0,25 % |
||||||
Temperaturfehler des Nullpunktes
|
±0,1 % / 10 K
|
||||||
Temperaturfehler der Empfindlichkeit
|
±0,2 % / 10 K
|
||||||
Betriebstemperatur
|
0 °C ... +60 °C | ||||||
Schutzart nach DIN 40050
|
IP 65 im Steckerbereich, sonst IP 67 |
* 4-Leiter Optionen mit a) +24 VDC oder b) mit ±15 VDC / 40 mA, gegl. auf Anfrage
** Optionen bei Bestellung angeben
Haben Sie weitere technische Fragen zum Produkt?
Gern helfen wir Ihnen bei der Ermittlung der notwendigen Ausführung weiter und erstellen Ihnen ein kostenfreies Angebot.
Fragen Sie uns an!
Maßzeichnungen

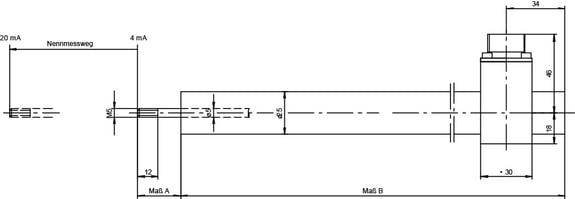

DAA

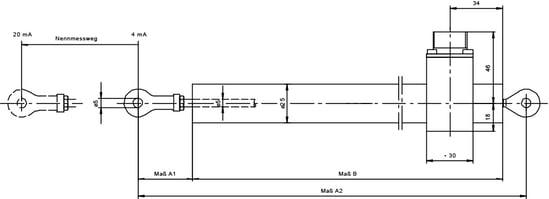

DAA...G

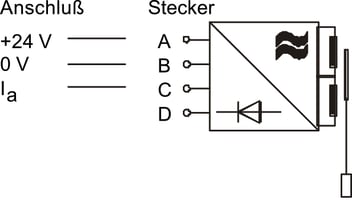

Radialer Steckeranschluss
Gegenstecker wird mitgeliefert
