Schwingungsensoren KSI
Die Schwingungsaufnehmer der Baureihe KSI sind Piezo-Sensoren mit integrierter Elektronik und dienen der Erfassung von absoluten Schwingungen an Maschinen und Anlagenkomponenten im Frequenzbereich 2Hz bis 10kHz.
Das Ausgangssignal wird als Effektivwert oder Spitzenwert der Beschleunigung wird direkt in 4...20mA ausgegeben. Die Sensoen sind geeignet zum direkten Anschluss an standardisierte Mess- und Regeltechnik, z.B. SPS, Schalttafelinstrumente oder Grenzwertrelais
- Besonders geeignet für höherfrequente Schwingungen
- Versorgung direkt aus der Stromschleife
- Robustes, abgedichtetes Edelstahlgehäuse IP68
- Isoliertem Gehäuse zur Vermeidung von Erdschleifen
- Doppelter Schirmung für verbesserten EMV-Schutz
- M12-Steckverbindung für einfache Montage
- Schutz gegen Falschpolung / Überspannung
- Messung in allen Messrichtungen
- Temperaturbereich von -40 ... 100°C
.png "KSI Piezo Sensoren (1)")
Technische Daten
|
KSI84-AR
|
KSI84-AP
|
|
|
Messgröße
|
Effektivwert Beschleunigung
|
Spitzenwert Beschleunigung
|
|
Messprinzip
|
Piezo, Scherprinzip
|
Piezo, Scherprinzip
|
|
Ausgang
|
4 ... 20mA
|
4 ... 20mA
|
|
Versorgungsspannung
|
10 ... 30VDC
|
10...30VDC
|
|
Nennmessbereich
|
10/20/50/100/200/500 mV/g ±2%
|
10/20/50/100/200/500 mV/g ±2%
|
|
Linearer Messbereich amin/amax
|
2 ... 112,5 %
|
2 ... 112,5 %
|
|
Bruchbeschleunigung
|
5000g
|
5000g
|
|
Linearer Frequenzgang f5%
|
0,4 ... 13000 Hz
|
0,4 ... 13000 Hz
|
|
Untere Grenzfrequenz
|
1,5/3/10/30/100/1000 Hz
|
1,5/3/10/30/100/1000 Hz
|
|
Obere Grenzfrequenz
|
100/300/1000/5000/10000 Hz
|
100/300/1000/5000/10000 Hz
|
|
Einschwingzeit
|
2-4 s
|
2-4 s
|
|
Querrichtungsfaktor
|
< 5%
|
< 5%
|
|
Konstantstromversorgung
|
2 .. 20mA
|
2 .. 20mA
|
|
Arbeitspunktspannung bei ICONST = 4 mA
|
12 .. 14 V
|
12 .. 14 V
|
|
Ausgangsimpedanz bei ICONST = 4 mA
|
< 130 Ω
|
< 130 Ω
|
|
Arbeitstemperaturbereich
|
-40 / 100 °C
|
-40 / 100 °C
|
|
Temp.-koeffizient der Empfindlichkeit
|
±0,015 %/K
|
±0,015 %/K
|
|
4 mA-Offsetdrift von Tmin bis Tmax
|
± 4µA
|
± 4µA
|
|
Isolationswiderstand bei 250 VDC
|
>4000 MΩ
|
>4000 MΩ
|
|
Durchschlagfestigkeit
|
350 VDC
|
350 VDC
|
|
Schutzgrad
|
IP 68
|
IP 68
|
|
Masse ohne Kabel
|
60g
|
60g
|
|
Gehäusematerial
|
Edelstahl
|
Edelstahl
|
|
Kabelanschluss
|
axial
|
axial
|
|
Buchse
|
Binder 713 Flanschbuchse
|
Binder 713 Flanschbuchse
|
|
Befestigungsgewinde
|
M8 x 5,5
|
M8 x 5,5
|
Versionen der Mess- und Frequenzbereiche siehe Tabelle Versionsübersicht
Haben Sie weitere technische Fragen zum Produkt?
Gern helfen wir Ihnen bei der Ermittlung der notwendigen Ausführung weiter und erstellen Ihnen ein kostenfreies Angebot.
Fragen Sie uns an!
Versionsübersicht Effektivwertauswertung
| Hochpass H [Hz] | Tiefpass L [Hz] | Bereich R [m/s²] | Typencode KSI84AR-H-L-R | Rauschen aN [m/s²] |
|
1,5
|
100
300 1k |
10
|
KSI84AR-1-L-10
|
0,005
|
|
20
|
KSI84AR-1-L-20
|
0,005
|
||
|
50
|
KSI84AR-1-L-50
|
0,007
|
||
|
100
|
KSI84AR-1-L-100
|
0,007
|
||
|
200
|
KSI84AR-1-L-200
|
0,008
|
||
|
500
|
KSI84AR-1-L-500
|
0,016
|
||
|
5k
|
10
|
KSI84AR-1-5k-10
|
0,02
|
|
|
20
|
KSI84AR-1-5k-20
|
0,02
|
||
|
50
|
KSI84AR-1-5k-50
|
0,03
|
||
|
100
|
KSI84AR-1-5k-100
|
0,06
|
||
|
200
|
KSI84AR-1-5k-200
|
0,08
|
||
|
500
|
KSI84AR-1-5k-500
|
0,16
|
||
|
10k
|
20
|
KSI84AR-1-10k-20
|
0,05
|
|
|
50
|
KSI84AR-1-10k-50
|
0,09
|
||
|
100
|
KSI84AR-1-10k-100
|
0,18
|
||
|
200
|
KSI84AR-1-10k-200
|
0,20
|
||
|
500
|
KSI84AR-1-10k-500
|
0,25
|
||
|
3
10 30 100 |
100
300 1k |
10
|
KSI84AR-H-L-10
|
0,005
|
|
20
|
KSI84AR-H-L-20
|
0,005
|
||
|
50
|
KSI84AR-H-L-50
|
0,007
|
||
|
100
|
KSI84AR-H-L-100
|
0,007
|
||
|
200
|
KSI84AR-H-L-200
|
0,008
|
||
|
500
|
KSI84AR-H-L-500
|
0,016
|
||
|
1k
|
10k
|
20
|
KSI84AR-1k-10k-20
|
0,05
|
|
50
|
KSI84AR-1k-10k-50
|
0,09
|
||
|
100
|
KSI84AR-1k-10k-100
|
0,18
|
||
|
200
|
KSI84AR-1k-10k-200
|
0,20
|
||
|
500
|
KSI84AR-1k-10k-500
|
0,25
|
Versionsübersicht Spitzenwertauswertung
| Hochpass H [Hz] | Tiefpass L [Hz] | Bereich R [m/s²] | Typencode KSI84AP-H-L-R | Rauschen aN [m/s²] |
| 1,5 | 100 300 1k |
10 | KSI84AP-1-L-10 | 0,005 |
| 20 | KSI84AP-1-L-20 | 0,005 | ||
| 50 | KSI84AP-1-L-50 | 0,007 | ||
| 100 | KSI84AP-1-L-100 | 0,007 | ||
| 200 | KSI84AP-1-L-200 | 0,008 | ||
| 500 | KSI84AP-1-L-500 | 0,016 | ||
| 5k | 10 | KSI84AP-1-5k-10 | 0,02 | |
| 20 | KSI84AP-1-5k-20 | 0,02 | ||
| 50 | KSI84AP-1-5k-50 | 0,03 | ||
| 100 | KSI84AP-1-5k-100 | 0,06 | ||
| 200 | KSI84AP-1-5k-200 | 0,08 | ||
| 500 | KSI84AP-1-5k-500 | 0,16 | ||
| 10k | 50 | KSI84AP-1-10k-50 | 0,09 | |
| 100 | KSI84AP-1-10k-100 | 0,18 | ||
| 200 | KSI84AP-1-10k-200 | 0,20 | ||
| 500 | KSI84AP-1-10k-500 | 0,25 | ||
| 3 10 30 100 |
100 300 1k |
10 | KSI84AP-H-L-10 | 0,005 |
| 20 | KSI84AP-H-L-20 | 0,005 | ||
| 50 | KSI84AP-H-L-50 | 0,007 | ||
| 100 | KSI84AP-H-L-100 | 0,007 | ||
| 200 | KSI84AP-H-L-200 | 0,008 | ||
| 500 | KSI84AP-H-L-500 | 0,016 | ||
| 1k | 10k | 50 | KSI84AP-1k-10k-50 | 0,09 |
| 100 | KSI84AP-1k-10k-100 | 0,18 | ||
| 200 | KSI84AP-1k-10k-200 | 0,20 | ||
| 500 | KSI84AP-1k-10k-500 | 0,25 |
Anschluss- / Einbaumaße
Einbaumaße
Anschluss über Gewinde:
- M8 x 5,5mm
- Schlüsselweite 22mm

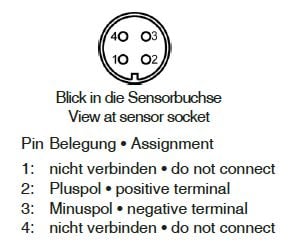

Anschlussbelegung

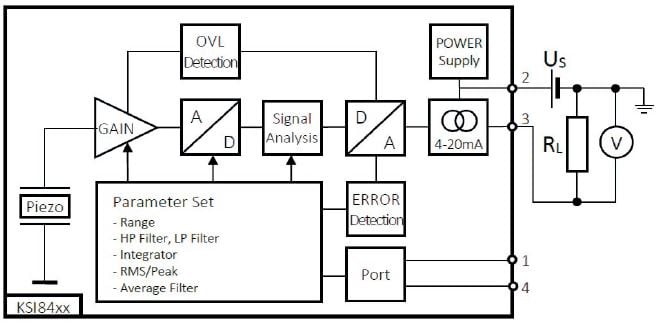

Schaltbild

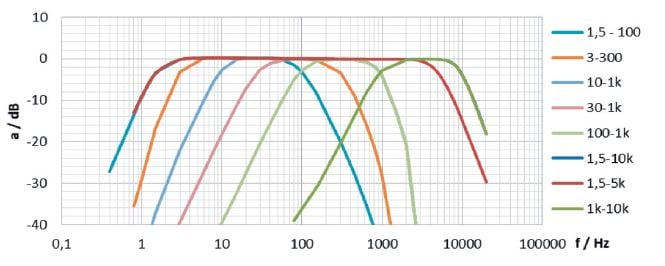

Typische Frequenzgänge
Produktdatenblatt
