Schwingungssensor KS

Die Schwingungsaufnehmer der Baureihe KS dienen der Erfassung von absoluten Schwingungen an Maschinen und Anlagenkomponenten im Frequenzbereich ca. 0,5Hz bis 10kHz und Temperaturbereich von -20 bis 120°C.

Die nach dem Scherprinz arbeitenden PIEZO-Sensoren mit IEPE Speisung liefern ein zur Beschleunigung proportionales Spannugnssignal, welches auf die Phantomspeisung aufmoduliert wird.

Das robuste, doppelt abgeschirmte Edelstahlgehäuse sorgt für gute Signalqualität selbst bei robusten Industrieanwendungen mit EMV Einstrahlung.

Robustes, doppelt abgedichtetes Edelstahlgehäuse
Isoliertem Gehäuse zur Vermeidung von Erdschleifen
Doppelter Schirmung für verbesserten EMV-Schutz
M12-Steckverbindung für einfache Montage
Messung in allen Messrichtungen
Temperaturbereich von -20 ... 120°C

	KS80D	KS81B	KS74-C10
Ausgang	IEPE	IEPE	IEPE
Messprinzip	PIEZO, Scherprinzip	PIEZO, Scherprinzip	PIEZO, Scherprinzip
Empfindlichkeit	100mV/g ± 5%	100mV/g ± 5%	10mV/g ± 5%
Messbereich	±55g	±60g	±600g
Bruchbeschleunigung	4000g	4000g	5000g
Linearer Frequenzgang f_5%	0,4 ... 13000 Hz	0,4 ... 13000 Hz	0,35 ... 8000 Hz
Resonanzfrequenz +25dB	> 32 kHz	> 23 kHz	>42 kHz
Querrichtungsfaktor	< 5%	< 5%	< 5%
Eigenrauschen (Effektivwert; 0,5 Hz - 20 kHz) •	< 300 µg	< 300 µg	< 300 µg
Rauschdichten 100 Hz	1 μg/√Hz	1 μg/√Hz	2 μg/√Hz
Konstantstromversorgung	2 .. 20mA	2 .. 20mA	2 .. 20mA
Arbeitspunktspannung bei I_CONST= 4 mA	12 .. 14 V	12 .. 14 V	12 .. 14 V
Ausgangsimpedanz bei I_CONST= 4 mA	< 130 Ω	< 130 Ω	< 130 Ω
Arbeitstemperaturbereich	-20 / 120 °C	-20 / 120 °C	-20 / 120 °C
Temp.-koeffizient der Empfindlichkeit	±0,05 %/K_{(-20 .. 0°C)} >-0,02 %/K _{(0 .. 30°C)} >-0,07 %/K _{(30 .. 120°C)}	±0,05 %/K_{(-20 .. 0°C)} >-0,02 %/K _{(0 .. 30°C)} >-0,07 %/K _{(30 .. 120°C)}	±0,06 %/K_{(-20 .. 0°C)} >-0,02 %/K _{(0 .. 80°C)} >-0,06 %/K _{(80 .. 120°C)}
Temperatursprungempfindlichkeit	0,01 ms^-2/K	0,01 ms^-2/K	0,1 ms^-2/K
Schutzgrad	IP67	IP67	IP64
Masse ohne Kabel	65,5g	102g	28,5g
Gehäusematerial	Edelstahl	Edelstahl	Edelstahl
Kabelanschluss	axial	radial	axial
Buchse	Binder 713	Binder 713	TNC
Befestigungsgewinde	M8	M8	M5

	5-Pol M12	6-Pol M16
Ausgangssignal 1 (+)	1	1
Ausgangssignal 1 (GND)	2	2
Ausgangssignal 2 (invers)	3	3
Ausgangssignal 2 (GND)	2	4
Spannungsversorgung +	5	5
Spannungsversorgung GND	4	6

Piezo-Sensoren KS

Technische Daten

Haben Sie weitere technische Fragen zum Produkt?

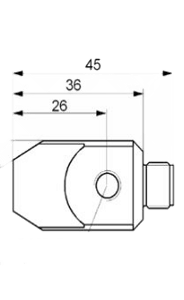

Anschluss- / Einbaumaße

Einbaumaße

Anschlussbelegung
