Konverter MNHµCON

Digitaler / prozessorgesteuerter Wirbelstromkonverter zum Betrieb von Näherungssensoren / Eddy Current Sensoren
  • Kennlinienkorrektur und Temperatureausgleich mittels Software
  • Dadurch erweiterten Messbereich der MNH Sensoren
  • Robustes IP 65 Feldgehäuse
  • Lemo-Buchse klein für Sensor
  • Voreingestellt auf MNH Sensoren

Wichtige Merkmale

  • Speisung: +24 VDC oder -24 VDC
  • Bauart: Feldgehäuse 80 x 75 x 57 mm
  • Ausgangssignal: 0  ... 10 VDC oder 0(4) ... 20mA
  • Dynamikbereich: 0 ... 10 kHz (-3 dB)

Technische Daten


Versorgung +20 ... +30 VDC, verpol-geschützt
max. 60mA (Spannungsausgang)
Geeignete Sensoren MNH und ähnliche Wirbelstromsensoren mit Betriebsfrequenz 1 MHz
Linearität typisch 1 % (bei 150 % des Nennmessbereichs),
bei individueller Linearisierung < 1 %
Dynamikbereich 0 ... 10 kHz (-3 dB)
Ausgang 0(4) ... 20 mA, Last < 500 Ω oder
0(2) ... 10 VDC, Last > 10 kΩ
Auswahl über internen Jumper

Bedienung und Einstellung


Taster Nullpunkt, Empfindlichkeit und Schwellwertschalter (Teach-In), Reset
LEDs Statusanzeige der Schwellwertschalter
Konfigurations-SW zusätzlich Linearisierung und Temperaturkompensation

Schwellwertschalter


Oberer Wert Verstellbereich 0 ... 100 % v. MB.
Unterer Wert Verstellbereich 0 ... 100 % v. MB.
Ausgänge Hi-Level (bezogen auf +24 VDC), max. 10 mA

Mechanisch


Gehäuse Alu-Gussgehäuse zur Schraubbefestigung auf Untergrund
Abmaße L x B x H 80 mm x 75 mm x 57 mm
Lochbild siehe Maßzeichnung
Gewicht 0,1 kg
Temperaturbereich -30 °C ... +70 °C
Schutzart IP 65, kondensationsgeschützt

Optionen


/Senskon Steckerkonverter als Plug & Play Lösung im Harting-Stecker

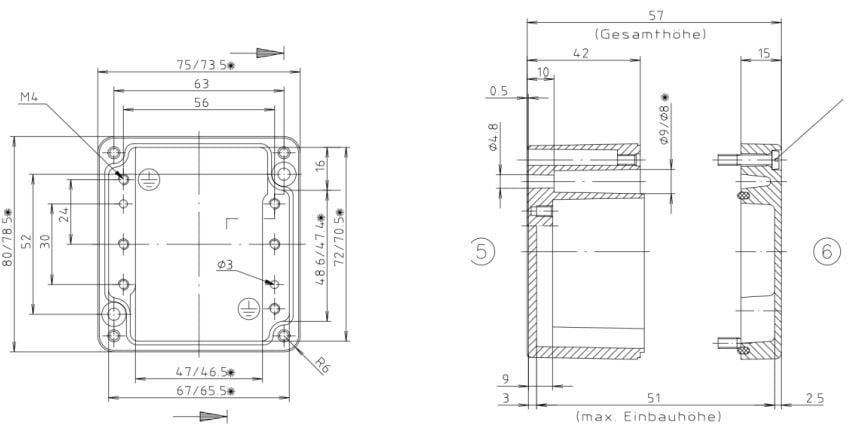

Maßzeichnungen

MNHμCON

MNHµCON Maßzeichnung

Downloads

icon-pdf-blueProduktdatenblatt

Zubehör
