Elastomersensor ES 5
DMS-Sensor mit integrierter Elektronik im Hochleistungs-Elastomer
Kompakte und sehr robuster DMS-Sensor mit vollintegrierter Auswerteeinheit für den Einsatz im Außenbereich zur Messung von Rissen, Dehnungen, Versatz, Durchbiegung, insb. Bauwerksmonitoring / Rissüberwachung.
- Hochleistungs-Elastomer für +20 Jahre Außeneinsatz
- Hohe Auflösung von bis zu 5µm möglich
- Hochwertige Temperatur-Kompensation
- Hoher IP-Schutz, Chemikalien-resistent
- Versorgungsspannung 12…24 VDC
- Ausgangssignal 4...20mA oder 0...10V / 0...5V
- Einfachste Montage durch Kleben, Schrauben, Magnete
Wichtige Merkmale
- Nennmessbereich: 5mm bzw. +/-2,5mm
- Ausgangssignal: 4...20mA oder 0...10V / 0...5V
- Versorgungsspannung: 12…24 VDC
- Anschlusskabel: 3m / 10m / 100m
- Schutzart: IP68 / IP69K
- Betriebstemperatur: -40°C...+85°C
- Temperaturkompensation: aktiv, parallel DMS
- Resistent gegen viele Chemikalien
- Geeignet für Lebensmittel-, Medizinbranche
Technische Daten
| ES 5 |
||
| Nennmessbereich | 5 mm | |
| Linearitätsfehler | < 0,5 % | |
| Reproduzierbarkeit | < 0,1 % | |
| Auflösung (standard) |
5 µm | |
| Speisespannung | 12...24 VDC | |
| Stromaufnahme | < 20 mA | |
| Verpolungsschutz | nein | |
| Sampling Rate intern | 1000 Hz | |
| Dynamische Bandbreite | 100 Hz | |
| Empfohlene Dynamik | < 10 Hz | |
| Ausgangssignal | Standard: 4 ... 20 mA optional: 0 ... 10 VDC oder 0 ... 5V |
|
| Kabel | Standard: 3 m PE 4-adrig, ungeschirmt Option: 10 m / 100 m |
|
| Gehäusematerial | Silikon-Elastomer | |
| Temperaturbereich | -40 ... +85 °C | |
| Temperaturdrift | < 0,01 % F.S./K (für Δt ≤ 1 K/Min.) |
|
| Schutzart | IP 68 / IP 69 K | |
| Einbauart | Dübel, Klebepins, Magnete | |
| Einbau | 2x Ösen ID 6,1mm x 13mm | |
| Nullposition | Lochabstand / Lm = 60mm | |
| Gewicht | ca. 70 Gramm | |
| Chemische Beständigkeit | RL | Wasser, Öl, Säure, etc. |
| EMV-Beständigkeit | Nach IEC 60947-5-2 | |
| Mechanische Endprüfung | 1000 Zyklen mit 150% Messbreich | |
| Temperaturprüfung | voller Zyklus -40 bis +85 °C |
Weiteres:
Sonderkabellängen und Zubehör auf Anfrage
Haben Sie weitere technische Fragen zum Produkt?
Gern helfen wir Ihnen bei der Ermittlung der notwendigen Ausführung weiter und erstellen Ihnen ein kostenfreies Angebot.
Fragen Sie uns an!

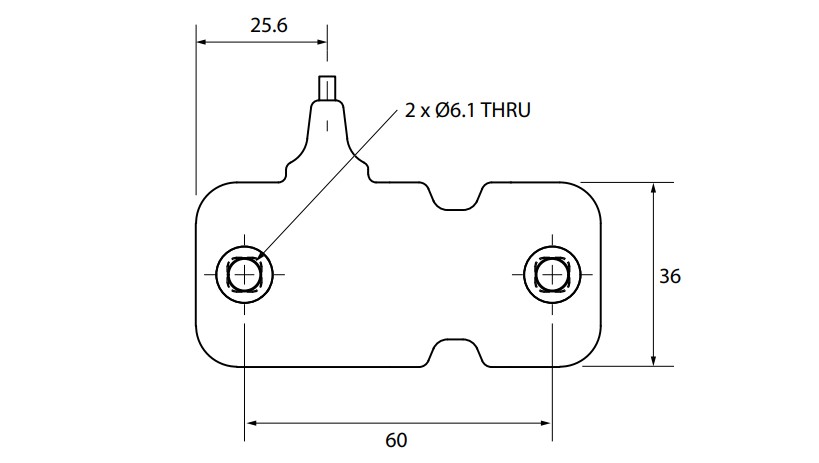

Maßzeichnung / Anschluss
ES 5 K
- LM = 61mm
- Lt = 80mm
Der Nullpunkt des Sensors, d.h. 4mA bzw. 0V Ausgangssignal liegt bei Maß Lm = 60mm.
Bei Messungen mit Plus/Minus-Bereich muss der Sensor vorgespannt werden, sodass sich das Ausgangsmaß zu Lm +2,5mm = 62,5mm ergibt.
Für Dehnungsmessung kann der Sensor starr auf 500m oder 1000mm verlängert werden, sodass sich eine noch bessere Signalstärke ergibt.

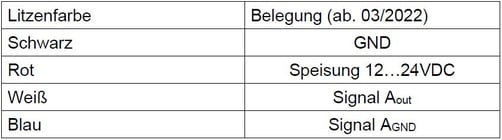

Anschluss
Standard: 3m Kabel, 4-adrig, ungeschirmt
Kabellängen von über 100m beim möglich, durch Einsatz von speziellem niederohmischen Kabel
