Elastomersensor ES 250
DMS-Sensor mit integrierter Elektronik im Hochleistungs-Elastomer
Kompakte und sehr robuster DMS-Sensor mit vollintegrierter Auswerteeinheit für den Einsatz im Außenbereich zur Messung von Rissen, Dehnungen, Versatz, Durchbiegung, Federweg, Bewegung von Maschinenteilen, etc.
- Hochleistungs-Elastomer für +20 Jahre Außeneinsatz
- Hochwertige Temperatur-Kompensation
- Hoher IP-Schutz, Chemikalien-resistent
- Versorgungsspannung 12…24 VDC
- Ausgangssignal 0...10V oder 4...20mA
- Einfachste Montage durch Kleben, Schrauben, Magnete
Wichtige Merkmale
- Nennmessbereich: 250mm bzw. +/-125mm
- Ausgangssignal: 0...10V oder 4...20mA
- Versorgungsspannung: 12…24 VDC
- Anschlusskabel: 3m / 10m / 100m
- Schutzart: IP68 / IP69K
- Betriebstemperatur: -40°C...+80°C
- Temperaturkompensation: aktiv, parallel DMS
- Resistent gegen viele Chemikalien
- Geeignet für Lebensmittel-, Medizinbranche
Technische Daten
ES 250 K
|
||
Nennmessbereich
|
250mm
|
|
Linearitätsfehler
|
< 0,5 %
|
|
Reproduzierbarkeit
|
< 0,1 %
|
|
Auflösung
|
100µm
|
|
Speisespannung
|
12...24 VDC
|
|
Stromaufnahme
|
< 20 mA
|
|
Verpolungsschutz
|
nein
|
|
Sampling Rate intern
|
1000 Hz
|
|
Dynamische Bandbreite
|
100 Hz
|
|
Empfohlene Dynamik
|
< 10 Hz
|
|
Ausgangssignal
|
Standard: 4...20mA
optional: 0...10 VDC oder 0...5V
|
|
Kabel
|
Standard: 3m PE 4-adrig, ungeschirmt
Option: 10m / 100m
|
|
Gehäusematerial
|
Silikon-Elastomer
|
|
Temperaturbereich
|
-40 ... +85°C
|
|
Temperaturdrift
|
< 0,01 % F.S./K (für Δt ≤ 1 K/Min.)
|
|
Schutzart
|
IP 68 / IP 69 K
|
|
Einbauart
|
Dübel, Klebepins, Magnete
|
|
Einbau
|
2x Ösen ID 6,1mm x 13mm
|
|
Nullposition
|
Lochabstand / Lm = 455mm
|
|
Gewicht
|
ca. 140 Gramm
|
|
Chemische Beständigkeit
|
RL
|
Wasser, Öl, Säure, etc.
|
Vibration / Schock
|
xxG / überfahrbar
|
|
EMV-Beständigkeit
|
Nach IEC 60947-5-2
|
|
Mechanische Endprüfung
|
1000 Zyklen mit 150% Messbreich
|
|
Temperaturprüfung
|
voller Zyklus -40 bis +85°C
|
|
Kraft bei max. Dehnung / Endlage
|
ca. 120N
|
Weiteres:
Sonderkabellängen und Zubehör auf Anfrage
Haben Sie weitere technische Fragen zum Produkt?
Gern helfen wir Ihnen bei der Ermittlung der notwendigen Ausführung weiter und erstellen Ihnen ein kostenfreies Angebot.
Fragen Sie uns an!

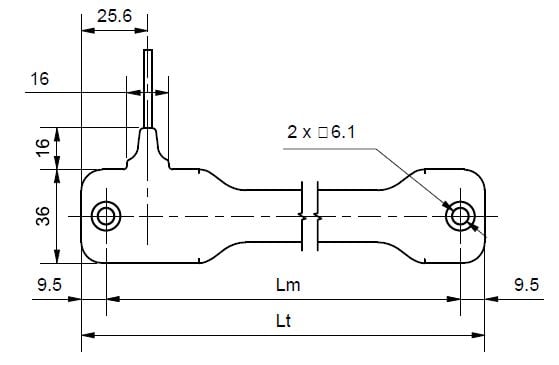

Maßzeichnung / Anschluss
ES 250 K
- LM = 455mm
- Lt = 474mm
Der Nullpunkt des Sensors, d.h. 4mA bzw. 0V Ausgangssignal liegt bei Maß Lm = 455mm.
Bei Messungen mit Plus/Minus-Bereich muss der Sensor vorgespannt werden, sodass sich das Ausgangsmaß zu Lm + 125mm = 580mm ergibt.
Anschluss
Standard: 3m Kabel, 4-adrig, geschirmt
Kabellängen von über 100m beim möglich, durch Einsatz von speziellem niederohmischen Kabel
